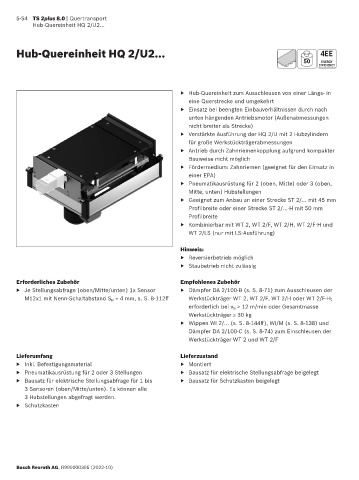

5-54 TS 2plus 8.0 | Quertransport
Hub-Quereinheit HQ 2/U2...
Hub-Quereinheit HQ 2/U2...
50
▶ Hub-Quereinheit zum Ausschleusen von einer Längs- in
eine Querstrecke und umgekehrt
▶ Einsatz bei beengten Einbauverhältnissen durch nach
unten hängenden Antriebsmotor (Außenabmessungen
nicht breiter als Strecke)
▶ Verstärkte Ausführung der HQ 2/U mit 2 Hubzylindern
für große Werkstückträgerabmessungen
▶ Antrieb durch Zahnriemenkopplung aufgrund kompakter
Bauweise nicht möglich
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2, WT 2/F, WT 2/H, WT 2/F-H und
WT 2/LS (nur mit LS-Ausführung)
Hinweis:
▶ Reversierbetrieb möglich
▶ Staubetrieb nicht zulässig
Erforderliches Zubehör Empfohlenes Zubehör
▶ Je Stellungsabfrage (oben/Mitte/unten) 1x Sensor ▶ Dämpfer DA 2/100-B (s. S. 8-71) zum Ausschleusen der
M12x1 mit Nenn-Schaltabstand S N = 4 mm, s. S. 8-112ff Werkstückträger WT 2, WT 2/F, WT 2/H oder WT 2/F-H;
erforderlich bei v N > 12 m/min oder Gesamtmasse
Werkstückträger ≥ 30 kg
▶ Wippen WI 2/… (s. S. 8-144ff), WI/M (s. S. 8-138) und
Dämpfer DA 2/100-C (s. S. 8-74) zum Einschleusen der
Werkstückträger WT 2 und WT 2/F
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Montiert
▶ Pneumatikausrüstung für 2 oder 3 Stellungen ▶ Bausatz für elektrische Stellungsabfrage beigelegt
▶ Bausatz für elektrische Stellungsabfrage für 1 bis ▶ Bausatz für Schutzkasten beigelegt
3 Sensoren (oben/Mitte/unten). Es können alle
3 Hubstellungen abgefragt werden.
▶ Schutzkasten
Bosch Rexroth AG, R999000395 (2022-10)
