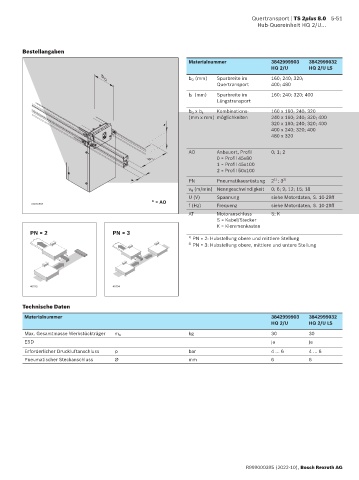

Quertransport | TS 2plus 8.0 5-51
Hub-Quereinheit HQ 2/U...

Bestellangaben
Materialnummer 3842999903 3842999032
HQ 2/U HQ 2/U LS
b
Q b Q (mm) Spurbreite im 160; 240; 320;
Quertransport 400; 480
b L (mm) Spurbreite im 160; 240; 320; 400
Längstransport
Kombinations- 160 x 160; 240; 320
b Q x b L
(mm x mm) möglichkeiten 240 x 160; 240; 320; 400
320 x 160; 240; 320; 400 5
*
400 x 240; 320; 400
480 x 320

AO Anbauort, Profil 0; 1; 2
b L 0 = Profil 45x80
1 = Profil 45x100
2 = Profil 50x100

2)
1)
* PN Pneumatikausrüstung 2 ; 3
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
U (V) Spannung siehe Motordaten, S. 10-29ff
* = AO
00016587 f (Hz) Frequenz siehe Motordaten, S. 10-29ff
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten
PN = 2 PN = 3
1) PN = 2: Hubstellung obere und mittlere Stellung
PN = 3: Hubstellung obere, mittlere und untere Stellung
2)

40793 40794

Technische Daten

Materialnummer 3842999903 3842999032
HQ 2/U HQ 2/U LS
Max. Gesamtmasse Werkstückträger m G kg 30 30
ESD ja ja
Erforderlicher Druckluftanschluss p bar 4 ... 6 4 ... 6
Pneumatischer Steckanschluss Ø mm 6 6

R999000395 (2022-10), Bosch Rexroth AG
