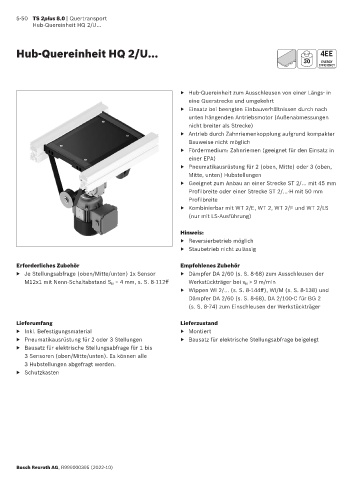

5-50 TS 2plus 8.0 | Quertransport
Hub-Quereinheit HQ 2/U...
Hub-Quereinheit HQ 2/U...
30
▶ Hub-Quereinheit zum Ausschleusen von einer Längs- in
eine Querstrecke und umgekehrt
▶ Einsatz bei beengten Einbauverhältnissen durch nach
unten hängenden Antriebsmotor (Außenabmessungen
nicht breiter als Strecke)
▶ Antrieb durch Zahnriemenkopplung aufgrund kompakter
Bauweise nicht möglich
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2/E, WT 2, WT 2/F und WT 2/LS
(nur mit LS-Ausführung)
Hinweis:
▶ Reversierbetrieb möglich
▶ Staubetrieb nicht zulässig
Erforderliches Zubehör Empfohlenes Zubehör
▶ Je Stellungsabfrage (oben/Mitte/unten) 1x Sensor ▶ Dämpfer DA 2/60 (s. S. 8-68) zum Ausschleusen der
M12x1 mit Nenn-Schaltabstand S N = 4 mm, s. S. 8-112ff Werkstückträger bei v N > 9 m/min
▶ Wippen WI 2/… (s. S. 8-144ff), WI/M (s. S. 8-138) und
Dämpfer DA 2/60 (s. S. 8-68), DA 2/100-C für BG 2
(s. S. 8-74) zum Einschleusen der Werkstückträger
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Montiert
▶ Pneumatikausrüstung für 2 oder 3 Stellungen ▶ Bausatz für elektrische Stellungsabfrage beigelegt
▶ Bausatz für elektrische Stellungsabfrage für 1 bis
3 Sensoren (oben/Mitte/unten). Es können alle
3 Hubstellungen abgefragt werden.
▶ Schutzkasten
Bosch Rexroth AG, R999000395 (2022-10)
