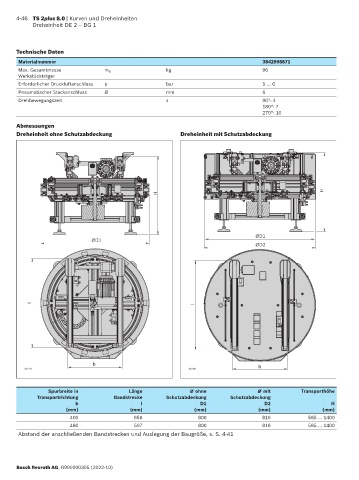

4-46 TS 2plus 8.0 | Kurven und Dreheinheiten
Dreheinheit DE 2 ‒ BG 1

Technische Daten
Materialnummer 3842998871
Max. Gesamtmasse m G kg 96
Werkstückträger
Erforderlicher Druckluftanschluss p bar 5 ... 6
Pneumatischer Steckanschluss Ø mm 6
Drehbewegungszeit s 90°: 4
180°: 7
270°: 10
Abmessungen
Dreheinheit ohne Schutzabdeckung Dreheinheit mit Schutzabdeckung

H
H

ØD1
ØD1
ØD2

l
l

b
40779 40780 b

Spurbreite in Länge ⌀ ohne ⌀ mit Transporthöhe
Transportrichtung Bandstrecke Schutzabdeckung Schutzabdeckung
b l D1 D2 H
(mm) (mm) (mm) (mm) (mm)
400 656 800 816 585 ... 1400
480 597 800 816 585 ... 1400
Abstand der anschließenden Bandstrecken und Auslegung der Baugröße, s. S. 4-41
