Positionieren und Orientieren | TS 2plus 7.0 7-65
Hub-Dreheinheit HD 2/H

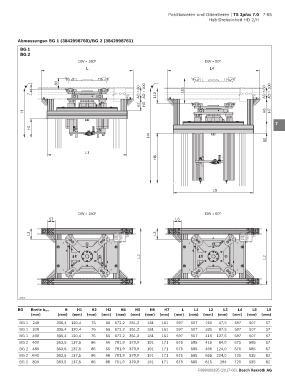

Abmessungen BG 1 (3842998760)/BG 2 (3842998761)
1
BG 1
BG 2 2
DW = 180° DW = 90°
L L4 3

80 4
AO = 80 AO = 100 185 AO = 80 AO = 100
7 112 5

H2 H3
H H6 H7 6
7
H1
H4 8
60
9
L1
H5
10

11

L5 12

13

DW = 180° DW = 90°
57 L6 14

15
L3 L3

16

L2 L2 17

18

19

20
30268
BG Breite b WT H H1 H2 H3 H4 H5 H6 H7 L L1 L2 L3 L4 L5 L6 21
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)

BG 1 240 336,4 120,4 76 56 672,2 351,2 181 161 597 507 255 47,5 597 507 57 22
BG 1 320 336,4 120,4 76 56 672,2 351,2 181 161 597 507 335 87,5 597 507 57
BG 1 400 336,4 120,4 76 56 672,2 351,2 181 161 597 507 415 127,5 597 507 57 23
BG 2 400 363,5 137,5 86 66 701,9 370,9 191 171 675 585 415 84,0 675 585 57
BG 2 480 363,5 137,5 86 66 701,9 370,9 191 171 675 585 495 124,0 675 585 57 24
BG 2 640 363,5 137,5 86 66 701,9 370,9 191 171 675 585 655 204,0 725 635 82
BG 2 800 363,5 137,5 86 66 701,9 370,9 191 171 675 585 815 284 725 635 82
R999000395 (2017-08), Bosch Rexroth AG
