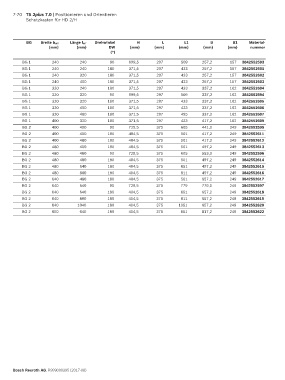

7-70 TS 2plus 7.0 | Positionieren und Orientieren
Schutzkasten für HD 2/H

BG Breite b WT Länge l WT Dreh winkel H L L1 B B1 Material-
(mm) (mm) DW (mm) (mm) (mm) (mm) (mm) nummer
(°)

BG 1 240 240 90 699,5 297 509 257,2 157 3842552593
BG 1 240 240 180 371,5 297 423 257,2 157 3842552601
BG 1 240 320 180 371,5 297 423 257,2 157 3842552602
BG 1 240 400 180 371,5 297 423 257,2 157 3842552603
BG 1 320 240 180 371,5 297 423 337,2 162 3842552604
BG 1 320 320 90 699,5 297 509 337,2 162 3842552594
BG 1 320 320 180 371,5 297 423 337,2 162 3842552605
BG 1 320 400 180 371,5 297 423 337,2 162 3842552606
BG 1 320 480 180 371,5 297 495 337,2 162 3842552607
BG 1 400 320 180 371,5 297 423 417,2 162 3842552609
BG 2 400 400 90 729,5 375 605 441,0 249 3842552595
BG 2 400 400 180 404,5 375 501 417,2 249 3842552611
BG 2 400 480 180 404,5 375 501 417,2 249 3842552612
BG 2 480 400 180 404,5 375 501 497,2 249 3842552613
BG 2 480 480 90 729,5 375 605 553,0 249 3842552596
BG 2 480 480 180 404,5 375 501 497,2 249 3842552614
BG 2 480 640 180 404,5 375 651 497,2 249 3842552615
BG 2 480 800 180 404,5 375 811 497,2 249 3842552616
BG 2 640 480 180 404,5 375 501 657,2 249 3842552617
BG 2 640 640 90 729,5 375 779 779,0 249 3842552597
BG 2 640 640 180 404,5 375 651 657,2 249 3842552618
BG 2 640 800 180 404,5 375 811 657,2 249 3842552619
BG 2 640 1040 180 404,5 375 1051 657,2 249 3842552620
BG 2 800 640 180 404,5 375 651 817,2 249 3842552622
