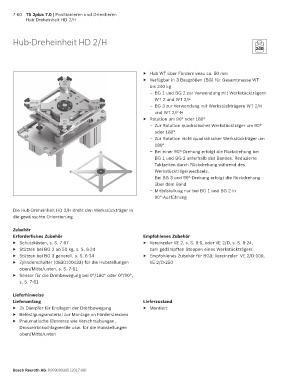

7-60 TS 2plus 7.0 | Positionieren und Orientieren
Hub-Dreheinheit HD 2/H
Hub-Dreheinheit HD 2/H
240
▶ Hub WT über Förderniveau ca. 50 mm
▶ Verfügbar in 3 Baugrößen (BG) für Gesamtmasse WT
bis 240 kg
– BG 1 und BG 2 zur Verwendung mit Werkstückträgern
WT 2 und WT 2/F
– BG 3 zur Verwendung mit Werkstückträgern WT 2/H
und WT 2/F-H
▶ Rotation um 90° oder 180°
– Zur Rotation quadratischer Werkstückträger um 90°
oder 180°
– Zur Rotation nicht quadratischer Werkstückträger um
180°
– Bei einer 90°-Drehung erfolgt die Rückdrehung bei
BG 1 und BG 2 unterhalb des Bandes. Reduzierte
Taktzeiten durch Rückdrehung während des
Werkstückträgerwechsels.
Bei BG 3 und 90°-Drehung erfolgt die Rückdrehung
über dem Band
– Mittelstellung nur bei BG 1 und BG 2 in
90°-Ausführung
Die Hub-Dreheinheit HD 2/H dreht den Werkstückträger in
die gewünschte Orientierung.
Zubehör
Erforderliches Zubehör Empfohlenes Zubehör
▶ Schutzkästen, s. S. 7-67 ▶ Vereinzeler VE 2, s. S. 8-6, oder VE 2/D, s. S. 8-24,
▶ Stützen bei BG 2 ab 50 kg, s. S. 6-24 zum gedämpften Stoppen eines Werkstückträgers
▶ Stützen bei BG 3 generell, s. S. 6-24 ▶ Empfohlenes Zubehör für BG3: Vereinzeler VE 2/D-100,
▶ Zylinderschalter (0830100433) für die Hubstellungen VE 2/D-250
oben/Mitte/unten, s. S. 7-61
▶ Sensor für die Drehbewegung bei 0°/180° oder 0°/90°,
s. S. 7-61
Lieferhinweise
Lieferumfang Lieferzustand
▶ 2x Dämpfer für Endlagen der Drehbewegung ▶ Montiert
▶ Befestigungsmaterial zur Montage an Förderstrecken
▶ Pneumatische Elemente wie Verschraubungen,
Drosselrückschlagventile usw. für die Hubstellungen
oben/Mitte/unten
Bosch Rexroth AG, R999000395 (2017-08)
