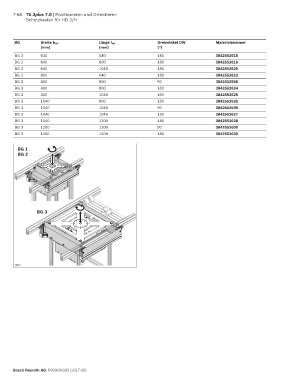

7-68 TS 2plus 7.0 | Positionieren und Orientieren
Schutzkasten für HD 2/H

BG Breite b WT Länge l WT Drehwinkel DW Materialnummer
(mm) (mm) (°)
BG 2 640 640 180 3842552618
BG 2 640 800 180 3842552619
BG 2 640 1040 180 3842552620
BG 2 800 640 180 3842552622
BG 3 800 800 90 3842552598
BG 3 800 800 180 3842552624
BG 3 800 1040 180 3842552625
BG 3 1040 800 180 3842552626
BG 3 1040 1040 90 3842552599
BG 3 1040 1040 180 3842552627
BG 3 1040 1200 180 3842552628
BG 3 1200 1200 90 3842552600
BG 3 1200 1200 180 3842552630

BG 1
BG 2

BG 3

26818

Bosch Rexroth AG, R999000395 (2017-08)
