Positionieren und Orientieren | TS 2plus 7.0 7-67

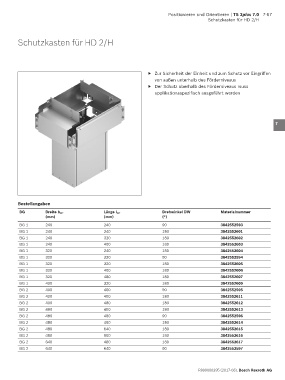

Schutzkasten für HD 2/H

Schutzkasten für HD 2/H 1

2

3
▶ Zur Sicherheit der Einheit und zum Schutz vor Eingriffen
von außen unterhalb des Förderniveaus
▶ Der Schutz oberhalb des Förderniveaus muss 4
applikationsspezifisch ausgeführt werden
5

6

7

8

9

10

11

12

Bestellangaben 13

BG Breite b WT Länge l WT Drehwinkel DW Materialnummer
(mm) (mm) (°) 14
BG 1 240 240 90 3842552593
BG 1 240 240 180 3842552601 15
BG 1 240 320 180 3842552602
BG 1 240 400 180 3842552603 16
BG 1 320 240 180 3842552604
BG 1 320 320 90 3842552594 17
BG 1 320 320 180 3842552605
BG 1 320 400 180 3842552606 18
BG 1 320 480 180 3842552607
BG 1 400 320 180 3842552609 19
BG 2 400 400 90 3842552595
BG 2 400 400 180 3842552611 20
BG 2 400 480 180 3842552612
BG 2 480 400 180 3842552613 21
BG 2 480 480 90 3842552596
BG 2 480 480 180 3842552614 22
BG 2 480 640 180 3842552615
BG 2 480 800 180 3842552616 23
BG 2 640 480 180 3842552617
BG 2 640 640 90 3842552597
24

R999000395 (2017-08), Bosch Rexroth AG
