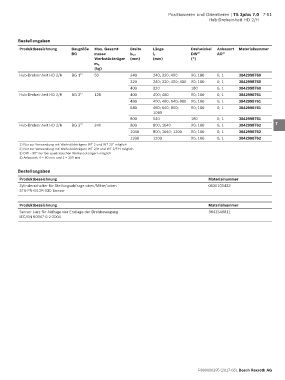

Positionieren und Orientieren | TS 2plus 7.0 7-61
Hub-Dreheinheit HD 2/H

Bestellangaben
1
Produktbezeichnung Baugröße Max. Gesamt- Breite Länge Drehwinkel Anbauort Materialnummer
BG masse b WT l T DW AO 4) 2
3)
Werkstück träger (mm) (mm) (°)
m G
(kg) 3
Hub-Dreheinheit HD 2/H BG 1 1) 50 240 240; 320; 400 90; 180 0; 1 3842998760
320 240; 320; 400; 480 90; 180 0; 1 3842998760 4
400 320 180 0; 1 3842998760
Hub-Dreheinheit HD 2/H BG 2 1) 128 400 400; 480 90; 180 0; 1 3842998761 5
480 400; 480; 640; 800 90; 180 0; 1 3842998761
640 480; 640; 800; 90; 180 0; 1 3842998761 6
1040
800 640 180 0; 1 3842998761
Hub-Dreheinheit HD 2/H BG 3 2) 240 800 800; 1040 90; 180 0; 1 3842998762 7
1040 800; 1040; 1200 90; 180 0; 1 3842998762
1200 1200 90; 180 0; 1 3842998762 8
1) Nur zur Verwendung mit Werkstückträgern WT 2 und WT 2/F möglich
2) Nur zur Verwendung mit Werkstückträgern WT 2/H und WT 2/F-H möglich 9
3) DW = 90° nur bei quadratischen Werkstückträgern möglich
4) Anbauort: 0 = 80 mm und 1 = 100 mm
10
Bestellangaben
Produktbezeichnung Materialnummer 11
Zylinderschalter für Stellungsabfrage oben/Mitte/unten 0830100433
ST6-PN-M12R-030 Sensor 12

Produktbezeichnung Materialnummer 13
Sensor kurz für Abfrage der Endlage der Drehbewegung 3842549811
IEC/EN 60947-5-2-2004 14
