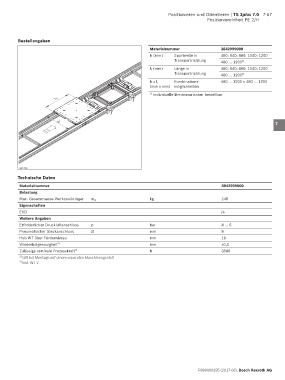

Positionieren und Orientieren | TS 2plus 7.0 7-57
Positioniereinheit PE 2/H

Bestellangaben
1
Materialnummer 3842999000
b (mm) Spurbreite in 480; 640; 800; 1040; 1200 2
Transportrichtung 480 … 1200 1)
l T (mm) Länge in 480; 640; 800; 1040; 1200 3
Transportrichtung 480 … 1200 1)
b x l T Kombinations- 480 … 1200 x 480 … 1200 4
(mm x mm) möglichkeiten
1) Individuelle Breitenvarianten bestellbar
l T 5

6

7
b

8

9

10
00112934
Technische Daten 11
Materialnummer 3842999000
Belastung 12
Max. Gesamtmasse Werkstückträger m G kg 240
Eigenschaften 13
ESD ja
Weitere Angaben 14
Erforderlicher Druckluftanschluss p bar 4 … 6
Pneumatischer Steckanschluss Ø mm 8 15
Hub WT über Förderniveau mm 16
Wiederholgenauigkeit 1) mm ±0,1 16
Zulässige vertikale Prozesskraft 2) N 3500
1) Gilt bei Montage auf einem separaten Maschinengestell 17
2) Inkl. WT 2
18

19

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
