7-56 TS 2plus 7.0 | Positionieren und Orientieren

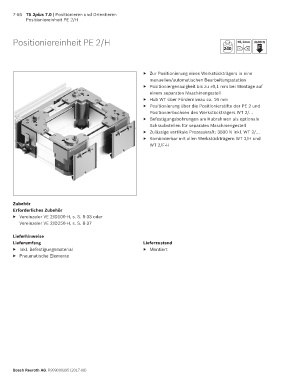

Positioniereinheit PE 2/H
Positioniereinheit PE 2/H ±0,1mm 3500 N
240 F
▶ Zur Positionierung eines Werkstückträgers in eine
manuellen/automatischen Bearbeitungsstation
▶ Positioniergenauigkeit bis zu ±0,1 mm bei Montage auf
einem separaten Maschinengestell
▶ Hub WT über Förderniveau ca. 16 mm
▶ Positionierung über die Positionierstifte der PE 2 und
Positionierbuchsen des Werkstückträgers WT 2/…
▶ Befestigungsbohrungen am Hubrahmen als optionale
Schraubstellen für separates Maschinengestell
▶ Zulässige vertikale Prozesskraft: 3500 N inkl. WT 2/…
▶ Kombinierbar mit allen Werkstückträgern WT 2/H und
WT 2/F-H
Zubehör
Erforderliches Zubehör
▶ Vereinzeler VE 2/D100-H, s. S. 8-33 oder
Vereinzeler VE 2/D250-H, s. S. 8-37
Lieferhinweise
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Montiert
▶ Pneumatische Elemente
Bosch Rexroth AG, R999000395 (2017-08)
