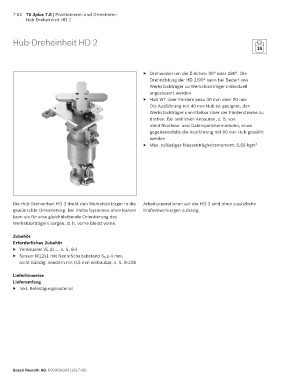

7-52 TS 2plus 7.0 | Positionieren und Orientieren
Hub-Dreheinheit HD 2

Hub-Dreheinheit HD 2
16

▶ Drehwinkel um die Z-Achse: 90° oder 180°. Die
Drehrichtung der HD 2/90° kann bei Bedarf von
Werkstückträger zu Werkstückträger individuell
angesteuert werden
▶ Hub WT über Förderniveau 40 mm oder 90 mm
Die Ausführung mit 40 mm Hub ist geeignet, den
Werkstückträger unmittelbar über der Förderstrecke zu
drehen. Bei seitlichen Anbauten, z. B. von
Identifikations- und Datenspeichermodulen, muss
gegebenenfalls die Ausführung mit 90 mm Hub gewählt
werden
▶ Max. zulässiges Massenträgheitsmoment: 0,65 kgm 2

Die Hub-Dreheinheit HD 2 dreht den Werkstückträger in die Arbeitsoperationen auf der HD 2 sind ohne zusätzliche
gewünschte Orientierung. Bei Umlaufsystemen ohne Kurven Krafteinwirkungen zulässig.
kann sie für eine gleichbleibende Orientierung des
Werkstückträgers sorgen, d. h. vorne bleibt vorne.

Zubehör
Erforderliches Zubehör
▶ Vereinzeler VE 2/..., s. S. 8-4
▶ Sensor M12x1 mit Nenn-Schaltabstand S N ≥ 4 mm,
nicht bündig, sondern mit 0,5 mm einbaubar, s. S. 8-108

Lieferhinweise
Lieferumfang
▶ Inkl. Befestigungsmaterial

Bosch Rexroth AG, R999000395 (2017-08)
