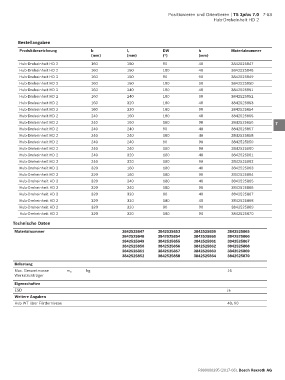

Positionieren und Orientieren | TS 2plus 7.0 7-53
Hub-Dreheinheit HD 2

Bestellangaben 1
Produktbezeichnung b l T DW h Materialnummer
(mm) (mm) (°) (mm) 2
Hub-Dreheinheit HD 2 160 160 90 40 3842525847
Hub-Dreheinheit HD 2 160 160 180 40 3842525848 3
Hub-Dreheinheit HD 2 160 160 90 90 3842525849
Hub-Dreheinheit HD 2 160 160 180 90 3842525850 4
Hub-Dreheinheit HD 2 160 240 180 40 3842525851
Hub-Dreheinheit HD 2 160 240 180 90 3842525852 5
Hub-Dreheinheit HD 2 160 320 180 40 3842525853
Hub-Dreheinheit HD 2 160 320 180 90 3842525854 6
Hub-Dreheinheit HD 2 240 160 180 40 3842525855
Hub-Dreheinheit HD 2 240 160 180 90 3842525856 7
Hub-Dreheinheit HD 2 240 240 90 40 3842525857
Hub-Dreheinheit HD 2 240 240 180 40 3842525858 8
Hub-Dreheinheit HD 2 240 240 90 90 3842525859
Hub-Dreheinheit HD 2 240 240 180 90 3842525860 9
Hub-Dreheinheit HD 2 240 320 180 40 3842525861
Hub-Dreheinheit HD 2 240 320 180 90 3842525862 10
Hub-Dreheinheit HD 2 320 160 180 40 3842525863
Hub-Dreheinheit HD 2 320 160 180 90 3842525864 11
Hub-Dreheinheit HD 2 320 240 180 40 3842525865
Hub-Dreheinheit HD 2 320 240 180 90 3842525866 12
Hub-Dreheinheit HD 2 320 320 90 40 3842525867
Hub-Dreheinheit HD 2 320 320 180 40 3842525868 13
Hub-Dreheinheit HD 2 320 320 90 90 3842525869
Hub-Dreheinheit HD 2 320 320 180 90 3842525870
14
Technische Daten

Materialnummer 3842525847 3842525853 3842525859 3842525865 15
3842525848 3842525854 3842525860 3842525866
3842525849 3842525855 3842525861 3842525867 16
3842525850 3842525856 3842525862 3842525868
3842525851 3842525857 3842525863 3842525869
3842525852 3842525858 3842525864 3842525870 17
Belastung
Max. Gesamtmasse m G kg 16 18
Werkstückträger
Eigenschaften 19
ESD ja
Weitere Angaben 20
Hub WT über Förderniveau 40; 90
21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
