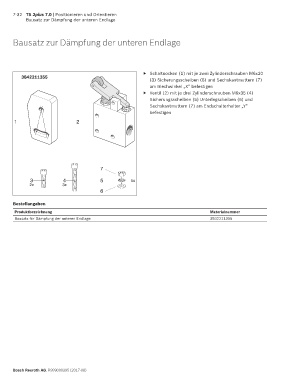

7-32 TS 2plus 7.0 | Positionieren und Orientieren
Bausatz zur Dämpfung der unteren Endlage
Bausatz zur Dämpfung der unteren Endlage
▶ Schaltnocken (1) mit je zwei Zylinderschrauben M6x20
3842211355
(3) Sicherungsscheiben (6) und Sechskantmuttern (7)
am Blechwinkel „X“ befestigen
▶ Ventil (2) mit je drei Zylinderschrauben M6x35 (4)
Sicherungsscheiben (5) Unterlegscheiben (6) und
Sechskantmuttern (7) am Endschalterhalter „Y“
befestigen
5x
2x 3x
Bestellangaben
Produktbezeichnung Materialnummer
Bausatz für Dämpfung der unteren Endlage 3842211355
Bosch Rexroth AG, R999000395 (2017-08)
