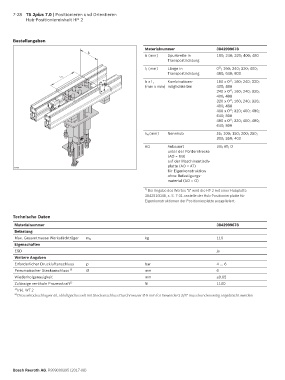

7-28 TS 2plus 7.0 | Positionieren und Orientieren
Hub-Positioniereinheit HP 2

Bestellangaben
Materialnummer 3842999678
b
b (mm) Spurbreite in 160; 240; 320; 400; 480
Transportrichtung
l T (mm) Länge in 0 ; 160; 240; 320; 400;
1)
Transportrichtung 480; 640; 800
l T
Kombinations- 160 x 0 ; 160; 240; 320;
1)
b x l T
(mm x mm) möglichkeiten 400; 480
240 x 0 ; 160; 240; 320;
1)
400; 480
1)
320 x 0 ; 160; 240; 320;
400; 480
1)
400 x 0 ; 320; 400; 480;
640; 800
480 x 0 ; 320; 400; 480;
1)
640; 800
h N (mm) Nennhub 55; 100; 150; 200; 250;
300; 350; 400
AO Anbauort UB; AT; O
unter der Förderstrecke
(AO = UB)
auf der Maschinentisch-
platte (AO = AT)
23756
für Eigenkonstruktion
ohne Befestigungs-
material (AO = O)
1) Bei Angabe des Wertes "0" wird die HP 2 mit einer Hubplatte
3842516048, s. S. 7-31 anstelle der Hub-Positionierplatte für
Eigenkonstruktionen der Positionierplatte ausgeliefert.

Technische Daten
Materialnummer 3842999678
Belastung
Max. Gesamtmasse Werkstückträger m G kg 110
Eigenschaften
ESD ja
Weitere Angaben
Erforderlicher Druckluftanschluss p bar 4 … 6
2)
Pneumatischer Steckanschluss Ø mm 6
Wiederholgenauigkeit mm ±0,05
Zulässige vertikale Prozesskraft 1) N 1100
1) Inkl. WT 2
2) Drosselrückschlagventil, abluftgedrosselt mit Steckanschluss Durchmesser Ø 6 mm für Gewinde G 3/8" muss kundenseitig angebracht werden

Bosch Rexroth AG, R999000395 (2017-08)
