7-30 TS 2plus 7.0 | Positionieren und Orientieren

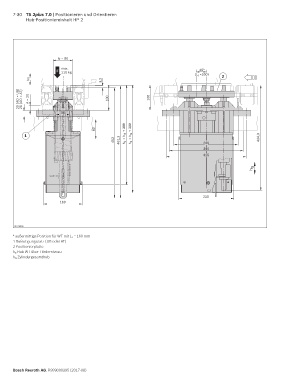

Hub-Positioniereinheit HP 2
b – 80
max.
F 110 kg 40*
(L T =160) 2
ho 8,3
20 (AO = UB) 25 (AO = AT) A = 20 100 100
50
80 = h G + 389 = h N + 389
1
453 461,3 h 2 h 2 260 434,3
300
325
h G
230
160
33020
00116006
* außermittige Position für WT mit L T = 160 mm
1 Befestigungssatz (UB oder AT)
2 Positionierplatte
h 0 Hub WT über Förderniveau
h G Zylindergesamthub
Bosch Rexroth AG, R999000395 (2017-08)
