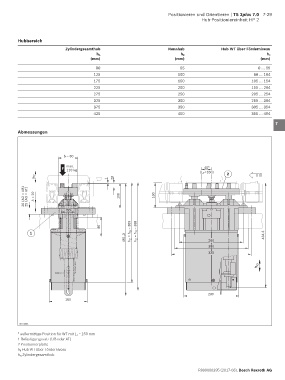

Positionieren und Orientieren | TS 2plus 7.0 7-29
Hub-Positioniereinheit HP 2
Hubbereich
1
Zylindergesamthub Nennhub Hub WT über Förderniveau
h G h N h 0 2
(mm) (mm) (mm)
80 55 0 ... 59 3
125 100 60 ... 104
175 150 105 ... 154 4
225 200 155 ... 204
275 250 205 ... 254 5
325 300 255 ... 304
375 350 305 ... 354 6
425 400 355 ... 404
7
Abmessungen
8
9
b – 80
10
max.
F 110 kg 40*
(L T =160) 2
ho 1 23 11
20 (AO = UB) 25 (AO = AT) A = 20 100 100 12
13
50
14
80 = h G + 389 = h N + 389 15
1 434,3
461,3 h 2 h 2 260
300 16
325
17
h G
18
19
230
160 20
21
00116006
00116006 22
* außermittige Position für WT mit L T = 160 mm
1 Befestigungssatz (UB oder AT) 23
2 Positionierplatte
h 0 Hub WT über Förderniveau 24
h G Zylindergesamthub
