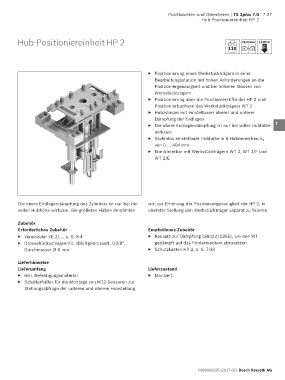

Positionieren und Orientieren | TS 2plus 7.0 7-27
Hub-Positioniereinheit HP 2

Hub-Positioniereinheit HP 2 ±0,05mm 1100 N 1
110 F
2

3
▶ Positionierung eines Werkstückträgers in einer
Bearbeitungsstation mit hohen Anforderungen an die 4
Positioniergenauigkeit und bei höheren Massen von
Werkstückträgern
▶ Positionierung über die Positionierstifte der HP 2 und 5
Positionierbuchsen des Werkstückträgers WT 2
▶ Hubzylinder mit einstellbarer oberer und unterer 6
Dämpfung der Endlagen
▶ Die obere Endlagendämpfung ist nur bei voller Hubhöhe 7
wirksam
▶ Stufenlos einstellbare Hubhöhe in 8 Hubbereichen h N 8
von 0 ... 404 mm
▶ Kombinierbar mit Werkstückträgern WT 2, WT 2/F und 9
WT 2/E
10

11

12

Die obere Endlagendämpfung des Zylinders ist nur bei der wir, zur Erhöhung der Positioniergenauigkeit der HP 2, in 13
vollen Hubhöhe wirksam. Bei größeren Hüben empfehlen oberster Stellung den Werkstückträger separat zu fixieren.
14
Zubehör
Erforderliches Zubehör Empfohlenes Zubehör 15
▶ Vereinzeler VE 2/..., s. S. 8-4 ▶ Bausatz zur Dämpfung (3842211355), um den WT
▶ Drosselrückschlagventil, abluftgedrosselt, G3/8", gedämpft auf das Fördermedium abzusetzen 16
Durchmesser Ø 6 mm ▶ Schutzkasten HP 2, s. S. 7-34
17
Lieferhinweise
Lieferumfang Lieferzustand 18
▶ Inkl. Befestigungsmaterial ▶ Montiert
▶ Schalterhalter für die Montage von M12-Sensoren zur 19
Stellungsabfrage der unteren und oberen Hubstellung

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
