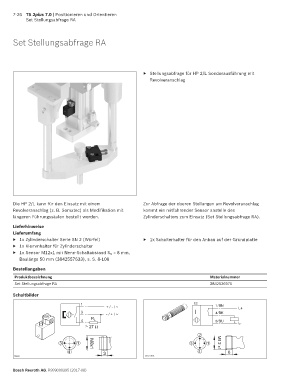

7-26 TS 2plus 7.0 | Positionieren und Orientieren
Set Stellungsabfrage RA
Set Stellungsabfrage RA
▶ Stellungsabfrage für HP 2/L Sonderausführung mit
Revolveranschlag
Die HP 2/L kann für den Einsatz mit einem Zur Abfrage der oberen Stellungen am Revolveranschlag
Revolveranschlag (z. B. Somatec) als Modifikation mit kommt ein mitfahrender Sensor anstelle des
längeren Führungssäulen bestellt werden. Zylinderschalters zum Einsatz (Set Stellungsabfrage RA).
Lieferhinweise
Lieferumfang
▶ 1x Zylinderschalter Serie SN 2 (Würfel) ▶ 1x Schalterhalter für den Anbau auf der Grundplatte
▶ 1x Klemmhalter für Zylinderschalter
▶ 1x Sensor M12x1 mit Nenn-Schaltabstand S N = 8 mm,
Baulänge 50 mm (3842557633), s. S. 8-108
Bestellangaben
Produktbezeichnung Materialnummer
Set Stellungsabfrage RA 3842536975
Schaltbilder
1 E2
+ / - / ~ 1/BN L+
3 - / + / ~ I 4/BK
R
4 L 3/BU
L-
2
3 1 M8x1 3 1 M12 x1
4 3 4 6
26843 00127928
