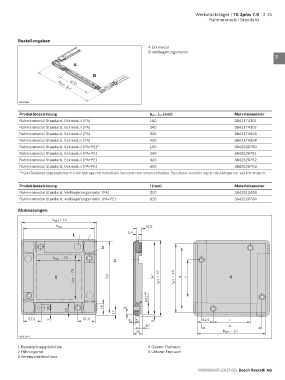

Werkstückträger | TS 2plus 7.0 2-15
Rahmenmodul Standard

Bestellangaben 1
A Eckmodul
B Verlängerungsmodul
2
A
3
B
4
320
b WT , l WT
5
00012888a
6
Produktbezeichnung b WT , l WT (mm) Materialnummer
Rahmenmodul Standard, Eckmodul (PA) 160 3842174301 7
Rahmenmodul Standard, Eckmodul (PA) 240 3842174302
Rahmenmodul Standard, Eckmodul (PA) 320 3842174303 8
Rahmenmodul Standard, Eckmodul (PA) 400 3842174304
Rahmenmodul Standard, Eckmodul (PA+PE) 1) 160 3842526760
Rahmenmodul Standard, Eckmodul (PA+PE) 240 3842526761 9
Rahmenmodul Standard, Eckmodul (PA+PE) 320 3842526762
Rahmenmodul Standard, Eckmodul (PA+PE) 400 3842526763 10
1) Kein Bedämpfungsplättchen für die Abfrage mit induktiven Sensoren von unten enthalten. Bei dieser Ausführung ist die Abfrage nur seitlich möglich.
11

Produktbezeichnung l (mm) Materialnummer
Rahmenmodul Standard, Verlängerungsmodul (PA) 320 3842513458 12
Rahmenmodul Standard, Verlängerungsmodul (PA+PE) 320 3842526764
13
Abmessungen
14
b WT + 10
b WT 16,5
5,4 15
1
16
2

b WT – 75 17
3
– 75 + 10 – 10 18
5 l WT l WT d f 4
l WT l WT l WT 19

Ø12 H7 20

20 18 5
18 17 21
57,5 7 57,5 3 5 5 52,5 c
0012901 10 e 22
28 b WT – 10
00012901 23

1 Bedämpfungsplättchen 4 Oberer Freiraum
2 Führungsnut 5 Unterer Freiraum 24
3 Vereinzelerdurchlass

00012901
R999000395 (2017-08), Bosch Rexroth AG
