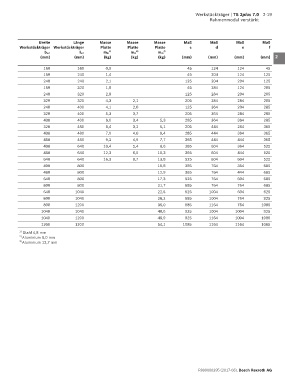

Werkstückträger | TS 2plus 7.0 2-19
Rahmenmodul verstärkt

Breite Länge Masse Masse Masse Maß Maß Maß Maß 1
Werkstückträger Werkstückträger Platte Platte Platte c d e f
1) 2) 3)
b WT l WT m Pl m Pl m Pl
(mm) (mm) (kg) (kg) (kg) (mm) (mm) (mm) (mm) 2
160 160 0,9 45 124 124 45 3
160 240 1,4 45 204 124 125
240 240 2,1 125 204 204 125 4
160 320 1,8 45 284 124 205
240 320 2,8 125 284 204 205 5
320 320 4,3 2,1 205 284 284 205
240 400 4,1 2,0 125 364 204 285 6
320 400 5,3 3,7 205 364 284 285
400 400 6,6 3,4 5,3 285 364 364 285 7
320 480 6,4 3,2 5,1 205 444 284 365
400 480 7,0 4,0 6,4 285 444 364 365
480 480 9,3 4,9 7,7 365 444 444 365 8
400 640 10,4 5,4 8,6 285 604 364 525
480 640 12,3 6,5 10,3 365 604 444 525 9
640 640 16,3 8,7 13,8 525 604 604 525
400 800 10,8 285 764 364 685 10
480 800 12,9 365 764 444 685
640 800 17,3 525 764 604 685 11
800 800 21,7 685 764 764 685
640 1040 22,5 525 1004 604 925 12
800 1040 28,2 685 1004 764 925
800 1200 36,0 685 1164 764 1085 13
1040 1040 40,6 925 1004 1004 925
1040 1200 46,9 925 1164 1004 1085 14
1200 1200 54,1 1085 1164 1164 1085
15
1) Stahl 4,8 mm
2) Aluminium 8,0 mm
3) Aluminium 12,7 mm 16

17

18

19

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
