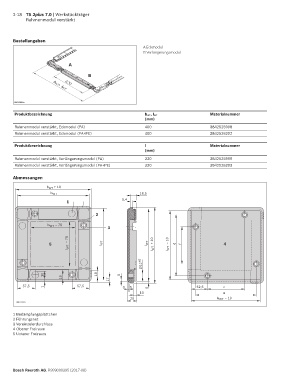

2-18 TS 2plus 7.0 | Werkstückträger
Rahmenmodul verstärkt

Bestellangaben
A Eckmodul
B Verlängerungsmodul

A

B

320
b WT , l WT

00012888a

Produktbezeichnung b WT , l WT Materialnummer
(mm)
Rahmenmodul verstärkt, Eckmodul (PA) 400 3842525998
Rahmenmodul verstärkt, Eckmodul (PA+PE) 400 3842528292

Produktbezeichnung l Materialnummer
(mm)

Rahmenmodul verstärkt, Verlängerungsmodul (PA) 320 3842525999
Rahmenmodul verstärkt, Verlängerungsmodul (PA+PE) 320 3842528293

Abmessungen
b WT + 10
b WT 16,5
5,4
1
2

b WT – 75
3
– 75 + 10 – 10
5 l WT l WT d f 4
l WT l WT l WT

Ø12 H7

20 18 5
18
17
57,5 7 57,5 3 5 5 52,5 c
10 e
28 b WT – 10
00012901

1 Bedämpfungsplättchen
2 Führungsnut
3 Vereinzelerdurchlass
4 Oberer Freiraum
00012901
5 Unterer Freiraum
