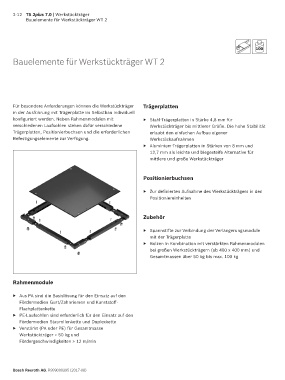

2-12 TS 2plus 7.0 | Werkstückträger
            Bauelemente für Werkstückträger WT 2






                                                                                                            100
      Bauelemente für Werkstückträger WT 2











      Für besondere Anforderungen können die Werkstückträger   Trägerplatten
      in der Ausführung mit Trägerplatte im Selbstbau individuell
      konfiguriert werden. Neben Rahmenmodulen mit           ▶   Stahl-Trägerplatten in Stärke 4,8 mm für
      verschiedenen Laufsohlen stehen dafür verschiedene        Werkstückträger bis mittlerer Größe. Die hohe Stabilität
      Trägerplatten, Positionierbuchsen und die erforderlichen   erlaubt den einfachen Aufbau eigener
      Befestigungselemente zur Verfügung.                       Werkstückaufnahmen
                                                             ▶   Aluminium-Trägerplatten in Stärken von 8 mm und
                                                                12,7 mm als leichte und biegesteife Alternative für
                                                                mittlere und große Werkstückträger


                                                             Positionierbuchsen


                                                             ▶   Zur definierten Aufnahme des Werkstückträgers in den
                                                                Positioniereinheiten



                                                             Zubehör

                                                             ▶   Spannstifte zur Verbindung der Verlängerungsmodule
                                                                mit der Trägerplatte
                                                             ▶   Bolzen in Kombination mit verstärkten Rahmenmodulen
                                                                bei großen Werkstückträgern (ab 400 x 400 mm) und
                                                                Gesamtmassen über 50 kg bis max. 100 kg





      Rahmenmodule

      ▶   Aus PA sind die Basislösung für den Einsatz auf den
         Fördermedien Gurt/Zahnriemen und Kunststoff-
         Flachplattenkette
      ▶   PE-Laufsohlen sind erforderlich für den Einsatz auf den
         Fördermedien Staurollenkette und Duplexkette
      ▶   Verstärkt (PA oder PE) für Gesamtmasse
         Werkstückträger > 50 kg und
         Fördergeschwindigkeiten > 12 m/min






      Bosch Rexroth AG, R999000395 (2017-08)
