Werkstückträger | TS 2plus 7.0   2-7

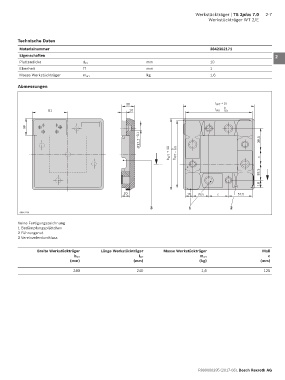

                                                                                        Werkstückträger WT 2/E




        Technische Daten
                                                                                                                    1
         Materialnummer                                                                  3842352171
         Eigenschaften                                                                                              2
         Plattendicke               d Pl                      mm                         10
         Ebenheit                                             mm                         1                          3
         Masse Werkstückträger      m WT                      kg                         1,6
                                                                                                                    4
        Abmessungen
                                                                                                                    5
                                                      30                                   l WT  + 10
                                                                                               0
                     81                                10                                  l WT – 0,5               6
                                                                                                                    7
            39
                                                           Ø12,2  +0,1                                        39,5  8


                                                                        b WT  + 10  0  b WT – 0,5             c     9


                                                                                                                    10
                                                                                                             39,5
                                                                                                                    11

                                                                                                             18
                                                                                                                    12
                                                     20                        18   39,5    c       57,5
                                                                                                                    13
                                                                3               1                2
         00013239
                                                                                                                    14
         00013239
        Keine Fertigungszeichnung
        1 Bedämpfungsplättchen                                                                                      15
        2 Führungsnut
        3 Vereinzelerdurchlass
                                                                                                                    16
                 Breite Werkstückträger    Länge Werkstückträger     Masse Werkstückträger                     Maß
                                                                                     m WT                        c
                                b WT                       l WT                                                     17
                              (mm)                       (mm)                       (kg)                      (mm)
                                240                       240                        1,6                       125  18

                                                                                                                    19


                                                                                                                    20

                                                                                                                    21


                                                                                                                    22

                                                                                                                    23


                                                                                                                    24



                                                                                    R999000395 (2017-08), Bosch Rexroth AG
