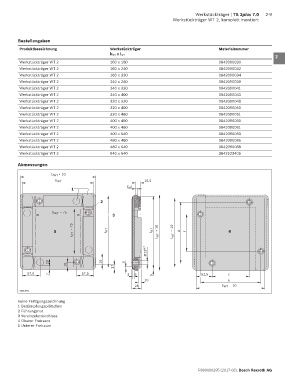

Werkstückträger | TS 2plus 7.0 2-9
Werkstückträger WT 2, komplett montiert

Bestellangaben
1
Produktbezeichnung Werkstückträger Materialnummer
b WT x l WT
2
Werkstückträger WT 2 160 x 160 0842090030
Werkstückträger WT 2 160 x 240 0842090032 3
Werkstückträger WT 2 160 x 320 0842090034
Werkstückträger WT 2 240 x 240 0842090039 4
Werkstückträger WT 2 240 x 320 0842090041
Werkstückträger WT 2 240 x 400 0842090043 5
Werkstückträger WT 2 320 x 320 0842090048
Werkstückträger WT 2 320 x 400 0842090050 6
Werkstückträger WT 2 320 x 480 0842090051
Werkstückträger WT 2 400 x 400 0842090080 7
Werkstückträger WT 2 400 x 480 0842090081
Werkstückträger WT 2 400 x 640 0842090083 8
Werkstückträger WT 2 480 x 480 0842090086
Werkstückträger WT 2 480 x 640 0842090088
Werkstückträger WT 2 640 x 640 3842523405 9

Abmessungen 10

b WT + 10
11
b WT 16,5
5,4
1 12

2 13

b WT – 75
3 14
– 75 + 10 – 10
5 l WT l WT d f 4 15
l WT l WT l WT
16
Ø12 H7 17

20 18 5
18 17
57,5 7 57,5 3 5 5 52,5 c 18
10 e
28 b WT – 10 19
00012901
20
Keine Fertigungszeichnung
1 Bedämpfungsplättchen
2 Führungsnut 21
3 Vereinzelerdurchlass
00012901
4 Oberer Freiraum
5 Unterer Freiraum 22
23

24
