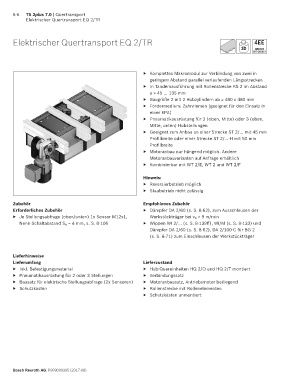

5-6 TS 2plus 7.0 | Quertransport
Elektrischer Quertransport EQ 2/TR
Elektrischer Quertransport EQ 2/TR
30
▶ Komplettes Makromodul zur Verbindung von zwei in
geringem Abstand parallel verlaufenden Längsstrecken
▶ In Tandemausführung mit Rollenstrecke RS 2 im Abstand
a = 45 … 135 mm
▶ Baugröße 2 mit 2 Hubzylindern ab ≥ 480 x 480 mm
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Motoranbau nur hängend möglich. Andere
Motoranbauvarianten auf Anfrage erhältlich
▶ Kombinierbar mit WT 2/E, WT 2 und WT 2/F
Hinweis:
▶ Reversierbetrieb möglich
▶ Staubetrieb nicht zulässig
Zubehör Empfohlenes Zubehör
Erforderliches Zubehör ▶ Dämpfer DA 2/60 (s. S. 8-62), zum Ausschleusen der
▶ Je Stellungsabfrage (oben/unten) 1x Sensor M12x1, Werkstückträger bei v N > 9 m/min
Nenn-Schaltabstand S N = 4 mm, s. S. 8-106 ▶ Wippen WI 2/... (s. S. 8-139ff), WI/M (s. S. 8-133) und
Dämpfer DA 2/60 (s. S. 8-62), DA 2/100-C für BG 2
(s. S. 8-71) zum Einschleusen der Werkstückträger
Lieferhinweise
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Hub-Quereinheiten HQ 2/O und HQ 2/T montiert
▶ Pneumatikausrüstung für 2 oder 3 Stellungen ▶ Verbindungssatz
▶ Bausatz für elektrische Stellungsabfrage (2x Sensoren) ▶ Motoranbausatz, Antriebsmotor beiliegend
▶ Schutzkasten ▶ Rollenstrecke mit Rollenelementen
▶ Schutzkästen unmontiert
Bosch Rexroth AG, R999000395 (2017-08)
