Kurven | TS 2plus 7.0 4-35

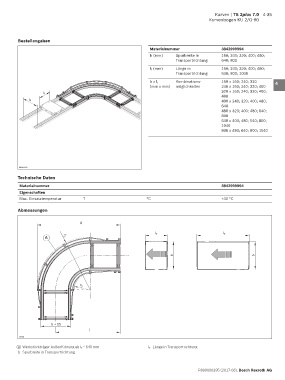

Kurvenbogen KU 2/O-90

Bestellangaben
1
Materialnummer 3842999994
b (mm) Spurbreite in 160; 240; 320; 400; 480; 2
Transportrichtung 640; 800
l T (mm) Länge in 160; 240; 320; 400; 480; 3
Transportrichtung 640; 800; 1040
Kombinations- 160 x 160; 240; 320
b x l T 4
(mm x mm) möglichkeiten 240 x 160; 240; 320; 400
320 x 160; 240; 320; 400;
l T
480 5
b 400 x 240; 320; 400; 480;
640
480 x 320; 400; 480; 640; 6
800
640 x 400; 480; 640; 800;
1040 7
800 x 480; 640; 800; 1040
8

9

10
00012765

Technische Daten 11
Materialnummer 3842999994
Eigenschaften 12
Max. Einsatztemperatur T °C +40 °C
13
Abmessungen
14
g
15
l T l T
A f 1
16

17
b b

18

19
f 2

20

21

b + 15 22

j
23746 23
A Werkstückträger-Außenführung ab l T = 640 mm l T Länge in Transportrichtung
b Spurbreite in Transportrichtung 24
