4-34 TS 2plus 7.0 | Kurven

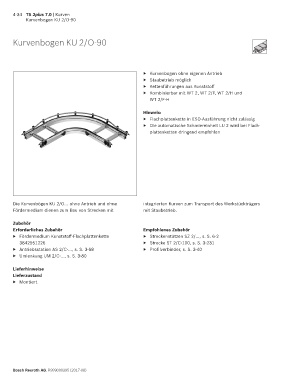

Kurvenbogen KU 2/O-90
Kurvenbogen KU 2/O-90
▶ Kurvenbogen ohne eigenen Antrieb
▶ Staubetrieb möglich
▶ Kettenführungen aus Kunststoff
▶ Kombinierbar mit WT 2, WT 2/F, WT 2/H und
WT 2/F-H
Hinweis:
▶ Flachplattenkette in ESD- Ausführung nicht zulässig
▶ Die automatische Schmiereinheit LU 2 wird bei Flach-
plattenketten dringend empfohlen
Die Kurvenbögen KU 2/O... ohne Antrieb und ohne integrierten Kurven zum Transport des Werkstückträgers
Fördermedium dienen zum Bau von Strecken mit mit Staubetrieb.
Zubehör
Erforderliches Zubehör Empfohlenes Zubehör
▶ Fördermedium Kunststoff-Flachplattenkette ▶ Streckenstützen SZ 2/..., s. S. 6-2
3842551226 ▶ Strecke ST 2/C-100, s. S. 3-231
▶ Antriebsstation AS 2/C-…, s. S. 3-68 ▶ Profilverbinder, s. S. 3-40
▶ Umlenkung UM 2/C-..., s. S. 3-80
Lieferhinweise
Lieferzustand
▶ Montiert
Bosch Rexroth AG, R999000395 (2017-08)
