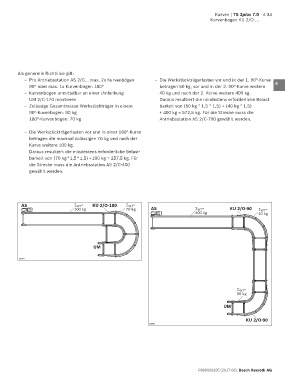

Kurven | TS 2plus 7.0 4-33
Kurvenbogen KU 2/O-...

1

2

3
Als generelle Richtlinie gilt:
– Pro Antriebsstation AS 2/C... max. 2x Kurvenbögen – Die Werkstückträgerlasten vor und in der 1. 90°-Kurve 4
90° oder max. 1x Kurvenbogen 180° betragen 50 kg, vor und in der 2. 90°-Kurve weitere
– Kurvenbogen unmittelbar an einer Umlenkung 40 kg und nach der 2. Kurve weitere 400 kg.
UM 2/C-170 montieren Daraus resultiert die mindestens erforderliche Belast- 5
– Zulässige Gesamtmasse Werkstückträger in einem barkeit von (50 kg * 1,5 * 1,5) + (40 kg * 1,5)
90°-Kuvenbogen: 90 kg + 400 kg = 572,5 kg. Für die Strecke muss die 6
180°-Kurvenbogen: 70 kg Antriebsstation AS 2/C-700 gewählt werden.
7

– Die Werkstückträgerlasten vor und in einer 180°-Kurve
betragen die maximal zulässigen 70 kg und nach der 8
Kurve weitere 100 kg.
Daraus resultiert die mindestens erforderliche Belast- 9
barkeit von (70 kg * 1,5 * 1,5) + 100 kg = 257,5 kg. Für
die Strecke muss die Antriebs station AS 2/C-400 10
gewählt werden.
11

12

AS WT = = KU 2/O-180 WT = 13
WT
100 kg 70 kg AS WT = KU 2/O-90 WT =
100 kg
400 kg 40 kg
14
15

16
UM
17
29381

18

19
WT =
50 kg
20
UM
21

KU 2/O-90
29382 22

23

24
