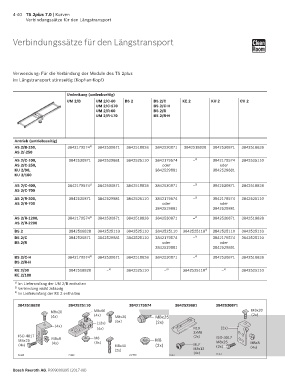

4-40 TS 2plus 7.0 | Kurven
Verbindungssätze für den Längstransport

Verbindungssätze für den Längstransport

Verwendung: Für die Verbindung der Module des TS 2plus
im Längstransport stirnseitig (Kopf-an-Kopf)

Umlenkung (umlenkseitig)
UM 2/B UM 2/C-60 BS 2 BS 2/C KE 2 KU 2 CU 2
UM 2/C-170 BS 2/C-H
UM 2/R-60 BS 2/R
UM 2/R-170 BS 2/R-H

Antrieb (antriebsseitig)
AS 2/B-150, 3842179574 1) 3842530871 3842518828 3842530871 3842518828 3842530871 3842518828
AS 2/-250
AS 2/C-100, 3842530871 3842529881 3842525110 3842179574 – 2) 3842179574 3842525110
AS 2/C-250, oder oder
KU 2/90, 3842529881 3842529881
KU 2/180

AS 2/C-400, 3842179574 1) 3842530871 3842518828 3842530871 – 2) 3842530871 3842518828
AS 2/C-700
AS 2/R-300, 3842530871 3842529881 3842525110 3842179574 – 2) 3842179574 3842525110
AS 2/R-700 oder oder
3842529881 3842529881
AS 2/R-1200, 3842179574 1) 3842530871 3842518828 3842530871 – 2) 3842530871 3842518828
AS 2/R-2200
BS 2 3842518828 3842525110 3842525110 3842525110 3842525110 3) 3842525110 3842525110
BS 2/C 3842530871 3842529881 3842525110 3842179574 – 2) 3842179574 3842525110
BS 2/R oder oder
3842529881 3842529881
BS 2/C-H 3842179574 1) 3842530871 3842518828 3842530871 – 2) 3842530871 3842518828
BS 2/R-H
KE 2/90 3842518828 – 2) 3842525110 – 2) 3842525110 3) – 2) 3842525110
KE 2/180
Im Lieferumfang der UM 2/B enthalten
1)
2) Verbindung nicht zulässig
3) Im Lieferumfang der KE 2 enthalten

3842518828 3842525110 3842179574 3842529881 3842530871
M8x20 M8x60 M8x20
(4x) (4x) M8x25 M8x25 (2x)
(6x) (2x)
(12x)
(4x)
(4x) N10 (2x)
2xM8
ISO 4017 M8 (2x) ISO 4017
M8x25 M8x8 (8x) M8 M8x25 M8x8
(4x) (4x) M8x40 (2x) MLF (2x) (4x)
(2x) M8x12
21448 21449 21450 21451 (4x) 21452
