4-32 TS 2plus 7.0 | Kurven

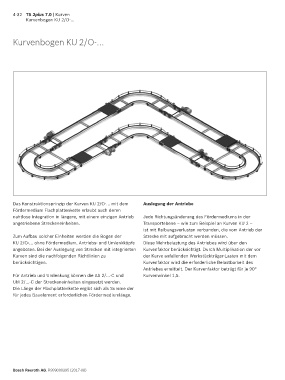

Kurvenbogen KU 2/O-...

Kurvenbogen KU 2/O-...

Das Konstruktionsprinzip der Kurven KU 2/O-… mit dem Auslegung der Antriebe
Fördermedium Flachplattenkette erlaubt auch deren
nahtlose Integration in längere, mit einem einzigen Antrieb Jede Richtungsänderung des Fördermediums in der
angetriebene Streckeneinheiten. Transportebene – wie zum Beispiel an Kurven KU 2 –
ist mit Reibungsverlusten verbunden, die vom Antrieb der
Zum Aufbau solcher Einheiten werden die Bogen der Strecke mit aufgebracht werden müssen.
KU 2/O-… ohne Fördermedium, Antriebs- und Umlenkköpfe Diese Mehrbelastung des Antriebes wird über den
angeboten. Bei der Auslegung von Strecken mit integrierten Kurvenfaktor berücksichtigt. Durch Multiplikation der vor
Kurven sind die nachfolgenden Richtlinien zu der Kurve anfallenden Werkstückträger-Lasten mit dem
berücksichtigen. Kurvenfaktor wird die erforderliche Belastbarkeit des
Antriebes ermittelt. Der Kurvenfaktor beträgt für je 90°
Für Antrieb und Umlenkung können die AS 2/...-C und Kurvenwinkel 1,5.
UM 2/...-C der Streckeneinheiten eingesetzt werden.
Die Länge der Flachplattenkette ergibt sich als Summe der
für jedes Bauelement erforderlichen Fördermediumlänge.
