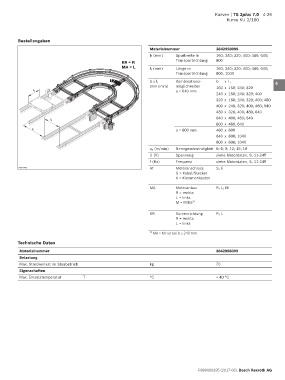

Kurven | TS 2plus 7.0 4-29
Kurve KU 2/180

Bestellangaben
1
Materialnummer 3842998099
b (mm) Spurbreite in 160; 240; 320; 400; 480; 640; 2
KR = R Transportrichtung 800
MA = L l T (mm) Länge in 160; 240; 320; 400; 480; 640; 3
Transportrichtung 800; 1040
Kombinations- b
b x l T x l T 4
(mm x mm) möglichkeiten 160 x 160; 240; 320
a = 640 mm
l T
240 x 160; 240; 320; 400 5
320 x 160; 240; 320; 400; 480
400 x 240; 320; 400; 480; 640
480 x 320; 400; 480; 640 6
640 x 400; 480; 640
b
800 x 480; 640 7
a a = 800 mm 480 x 800
640 x 800; 1040 8
800 x 800; 1040
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18 9
U (V) Spannung siehe Motordaten, S. 11-24ff
f (Hz) Frequenz siehe Motordaten, S. 11-24ff 10
00012759 AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten 11
MA Motoranbau R; L; M
R = rechts 12
L = links
M = Mitte 1) 13

KR Kurvenrichtung R; L
R = rechts 14
L = links
15
1) MA = M nur bei b ≥ 240 mm
Technische Daten 16

Materialnummer 3842998099
Belastung 17
Max. Streckenlast im Staubetrieb kg 70
Eigenschaften 18
Max. Einsatztemperatur T °C + 40 °C
19

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
