Kurven | TS 2plus 7.0 4-25

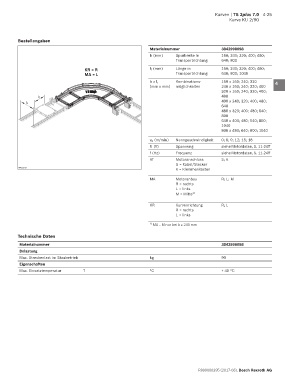

Kurve KU 2/90

Bestellangaben
1
Materialnummer 3842998098
b (mm) Spurbreite in 160; 240; 320; 400; 480; 2
Transportrichtung 640; 800
KR = R l T (mm) Länge in 160; 240; 320; 400; 480; 3
MA = L Transportrichtung 640; 800; 1040
Kombinations- 160 x 160; 240; 320
b x l T 4
(mm x mm) möglichkeiten 240 x 160; 240; 320; 400
320 x 160; 240; 320; 400;
480 5
l T
400 x 240; 320; 400; 480;
b
640
480 x 320; 400; 480; 640; 6
800
640 x 400; 480; 640; 800;
1040 7
800 x 480; 640; 800; 1040
8
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
U (V) Spannung siehe Motordaten, S. 11-24ff
f (Hz) Frequenz siehe Motordaten, S. 11-24ff 9
AT Motoranschluss S; K
S = Kabel/Stecker 10
00012757
K = Klemmenkasten
MA Motoranbau R; L; M 11
R = rechts
L = links 12
M = Mitte 1)

KR Kurvenrichtung R; L 13
R = rechts
L = links 14

1) MA = M nur bei b ≥ 240 mm
15
Technische Daten
Materialnummer 3842998098 16
Belastung
Max. Streckenlast im Staubetrieb kg 90 17
Eigenschaften
Max. Einsatztemperatur T °C + 40 °C 18

19

20

21

22

23

24
