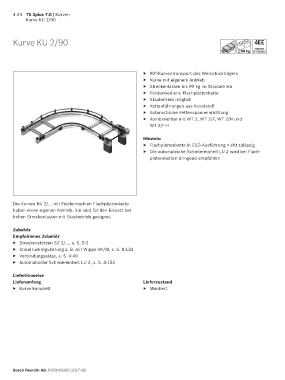

Page 342 - TS2Plus7.0
P. 342
4-24 TS 2plus 7.0 | Kurven
Kurve KU 2/90
Kurve KU 2/90
90 kg
▶ 90°-Kurventransport des Werkstückträgers
▶ Kurve mit eigenem Antrieb
▶ Streckenlasten bis 90 kg im Staubetrieb
▶ Fördermedium: Flachplattenkette
▶ Staubetrieb möglich
▶ Kettenführungen aus Kunststoff
▶ Automatische Kettenspanneinrichtung
▶ Kombinierbar mit WT 2, WT 2/F, WT 2/H und
WT 2/F-H
Hinweis:
▶ Flachplattenkette in ESD- Ausführung nicht zulässig
▶ Die automatische Schmiereinheit LU 2 wird bei Flach-
plattenketten dringend empfohlen
Die Kurven KU 2/... mit Fördermedium Flachplattenkette
haben einen eigenen Antrieb. Sie sind für den Einsatz bei
hohen Streckenlasten mit Staubetrieb geeignet.
Zubehör
Empfohlenes Zubehör
▶ Streckenstützen SZ 2/..., s. S. 6-2
▶ Staudruckregulierung z. B. mit Wippe WI/M, s. S. 8-133
▶ Verbindungssätze, s. S. 4-40
▶ Automatische Schmiereinheit LU 2, s. S. 3-152
Lieferhinweise
Lieferumfang Lieferzustand
▶ Kurve komplett ▶ Montiert
Bosch Rexroth AG, R999000395 (2017-08)
