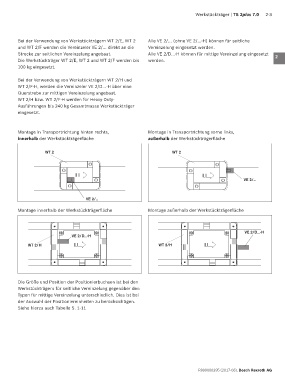

Werkstückträger | TS 2plus 7.0   2-3





        Bei der Verwendung von Werkstückträgern WT 2/E, WT 2   Alle VE 2/... (ohne VE 2/...-H) können für seitliche   1
        und WT 2/F werden die Vereinzeler VE 2/... direkt an die   Vereinzelung eingesetzt werden.
        Strecke zur seitlichen Vereinzelung angebaut.          Alle VE 2/D...-H können für mittige Vereinzelung eingesetzt   2
        Die Werkstückträger WT 2/E, WT 2 und WT 2/F werden bis   werden.
        100 kg eingesetzt.
                                                                                                                    3
        Bei der Verwendung von Werkstückträgern WT 2/H und                                                          4
        WT 2/F-H, werden die Vereinzeler VE 2/D...-H über eine
        Querstrebe zur mittigen Vereinzelung angebaut.
        WT 2/H bzw. WT 2/F-H werden für Heavy-Duty-                                                                 5
        Ausführungen bis 240 kg Gesamtmasse Werkstückträger
        eingesetzt.                                                                                                 6

                                                                                                                    7

        Montage in Transportrichtung hinten rechts,            Montage in Transportrichtung vorne links,
        innerhalb der Werkstückträgerfläche                    außerhalb der Werkstückträgerfläche                  8

                                                                                                                    9
                    WT 2                                                 WT 2

                                                                                                                    10

                                                                                                                    11
                                                                                                       VE 2/...

                                                                                                                    12
                                     VE 2/...
                                                                                                                    13
                                                                  00126810.eps
             00126811.eps
        Montage innerhalb der Werkstückträgerfläche            Montage außerhalb der Werkstückträgerfläche
                                                                                                                    14
                                                                                                                    15
                                                                                                       VE 2/D...-H
                               VE 2/D...-H
             WT 2/H                                                WT 2/H                                           16

                                                                                                                    17


           00112520.eps                                           00112521.eps                                      18

        Die Größe und Position der Positionierbuchsen ist bei den                                                   19
        Werkstückträgern für seitliche Vereinzelung gegenüber den
        Typen für mittige Vereinzelung unterschiedlich. Dies ist bei                                                20
        der Auswahl der Positioniereinheiten zu berücksichtigen.
        Siehe hierzu auch Tabelle S. 1-11
                                                                                                                    21

                                                                                                                    22

                                                                                                                    23


                                                                                                                    24



                                                                                    R999000395 (2017-08), Bosch Rexroth AG
