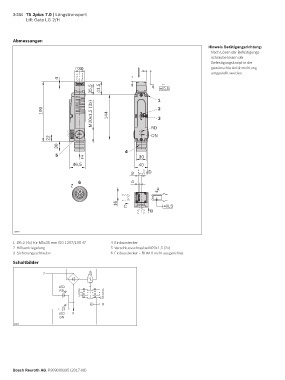

3-234 TS 2plus 7.0 | Längstransport
Lift Gate LG 2/H
Abmessungen
Hinweis Betätigungsrichtung:
Nach Lösen der Befestigungs-
schrauben kann der
Befestigungsknopf in die
30 gewünschte Anfahrrichtung
umgestellt werden.
4
35,5 41,5 0,5
1
M20x1,5 (3x) 144 3
190 2
RD
ON
22
30
5 Z 4 30
46,5 40
9 D
6 4
Z
7 8 1 A
6 10 9 2
5 3
4
16 C 0,5
B
33024
1 Ø5,3 (4x) für M5x35 mm ISO 1207/100 47 4 Einbaustecker
2 Hilfsentriegelung 5 Verschlussschraube M20x1,5 (2x)
3 Sicherungsschraube 6 Einbaustecker – BHA10 nicht ausgerichtet
Schaltbilder
7
LED 41 42
RD 3 33 34 4
5 6
1 21 22 10 2
11
12
8
LED 9
GN
33022
Bosch Rexroth AG, R999000395 (2017-08)
