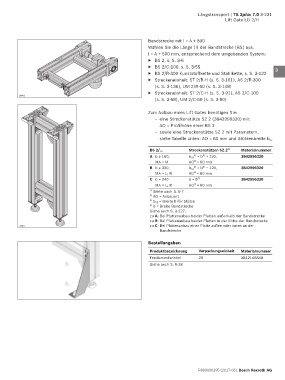

Längstransport | TS 2plus 7.0 3-231
Lift Gate LG 2/H

Bandstrecke mit l = A + 500 1
Wählen Sie die Länge (l) der Bandstrecke (BS) aus.
l = A + 500 mm, entsprechend dem umgebenden System: 2
▶ BS 2, s. S. 3-6
▶ BS 2/C-100, s. S. 3-55 3
▶ BS 2/R-300 Kunststoffkette und Stahlkette, s. S. 3-122
▶ Streckeneinheit: ST 2/R-H (s. S. 3-161), AS 2/R-300 4
(s. S. 3-136), UM 2/R-60 (s. S. 3-148)
▶ Streckeneinheit: ST 2/C-H (s. S. 3-91), AS 2/C-100
26801 5
(s. S. 3-68), UM 2/C-60 (s. S. 3-80)
Zum Aufbau eines Lift Gates benötigen Sie: 6
– eine Streckenstütze SZ 2 (3842996320) mit
AO = Profilhöhe einer BS 2 7
– sowie eine Streckenstütze SZ 2 mit Parametern,
8
siehe Tabelle unten: AO = 60 mm und Stützenbreite b SZ
BS 2/… Streckenstützen SZ 2 1) Materialnummer 9
3)
4)
A b ≥ 160, b SZ = b + 120, 3842996320
MA = M AO = 60 mm 10
2)
4)
B b ≥ 320, b SZ = b – 120, 3842996320
3)
MA = L; R AO = 60 mm
2)
C b = 240 b = b 4) 3842996320 11
2)
MA = L; R AO = 60 mm
1) Siehe auch S. 6-7 12
2) AO = Anbauort
b SZ = Breite b für Stütze
3)
4) b = Breite Bandstrecke 13
Siehe auch S. 3-227:
zu A: Bei Plattenanbau beider Platten außerhalb der Bandstrecke 14
zu B: Bei Plattenanbau beider Platten in der Mitte der Bandstrecke
zu C: Bei Plattenanbau einer Platte außen oder innen an der
26802
Bandstrecke 15
Bestellangaben 16
Produktbezeichnung Verpackungseinheit Materialnummer
Fundamentwinkel 20 3842146848 17
Siehe auch S. 6-28
18

19

20

21

22

23

24
