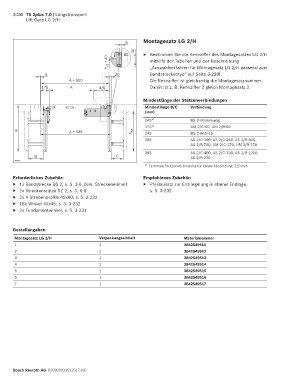

3-230 TS 2plus 7.0 | Längstransport
Lift Gate LG 2/H

0 Montagesatz LG 2/H

40
BS ▶ Bestimmen Sie die Kennziffer des Montagesatzes LG 2/H
h sz + 40 mithilfe der Tabellen und der Beschreibung
„Auswahlverfahren für Montagesatz LG 2/H passend zum
5 30 Bandstreckentyp“ auf Seite 3-228f.
A + 500 Die Kennziffer ist gleichzeitig die Montagesatznummer.
175 A 325 Damit ist z. B. Kennziffer 2 gleich Montagesatz 2.

Mindestlänge der Stützenverbindungen
Mindestlänge B/C Verbindung
(mm)

145* ) BS 2-Umlenkung
175* ) UM 2/C-60, UM 2/R-60
H A + 535 h sz 245 BS 2-Antrieb
285 AS 2/C-100, AS 2/C-250, AS 2/R-300,
AS 2/R-700, UM 2/C-170, UM 2/R-170
395 AS 2/C-400, AS 2/C-700, AS 2/R-1200,
B C AS 2/R-220
26800
* Optimale Stützenverbindung für ideale Abstützung: 220 mm
)
Erforderliches Zubehör: Empfohlenes Zubehör:
▶ 1x Bandstrecke BS 2, s. S. 3-6, bzw. Streckeneinheit ▶ PN-Bausatz zur Entriegelung in oberer Endlage,
▶ 2x Streckenstütze SZ 2, s. S. 6-6 s. S. 3-232
▶ 2x 4 Strebenprofile 45x60, s. S. 3-232
▶ 16x Winkel 45x45, s. S. 3-232
▶ 2x Fundamentwinkel, s. S. 3-231

Bestellangaben
Montagesatz LG 2/H Verpackungseinheit Materialnummer
1 1 3842549511
2 1 3842549512
3 1 3842549513
4 1 3842549514
5 1 3842549515
6 1 3842549516
7 1 3842549517
