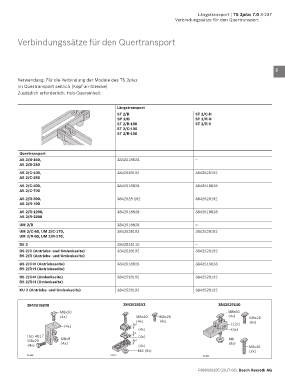

Längstransport | TS 2plus 7.0 3-237
Verbindungssätze für den Quertransport

Verbindungssätze für den Quertransport 1

2

3

Verwendung: Für die Verbindung der Module des TS 2plus 4
im Quertransport seitlich (Kopf-an-Strecke)
Zusätzlich erforderlich: Hub-Quereinheit
5

Längstransport 6
ST 2/B ST 2/C-H
SP 2/B ST 2/R-H
ST 2/B-100 ST 2/R-V 7
ST 2/C-100
ST 2/R-100
8

9
Quertransport
AS 2/B-150, 3842518828 –
AS 2/B-250 10
AS 2/C-100, 3842528192 3842528192
AS 2/C-250 11
AS 2/C-400, 3842518828 3842518828
AS 2/C-700 12
AS 2/R-300, 3842528 192 3842528192
AS 2/R-700 13
AS 2/R-1200, 3842518828 3842518828
AS 2/R-2200 14
UM 2/B 3842518828 –
UM 2/C-60, UM 2/C-170, 3842528192 3842528192 15
UM 2/R-60, UM 2/R-170,
BS 2 3842525110 – 16
BS 2/C (Antriebs- und Umlenkseite) 3842528192 3842528192
BS 2/R (Antriebs- und Umlenkseite) 17
BS 2/C-H (Antriebsseite) 3842518828 3842518828
BS 2/R-H (Antriebsseite) 18
BS 2/C-H (Umlenkseite) 3842528192 3842528192
BS 2/R-H (Umlenkseite) 19
KU 2 (Antriebs- und Umlenkseite) 3842528192 3842528192
20
3842518828 3842528192 3842525110
M8x20 M8x60 21
(4x) M8x40 M8x25 (4x) M8x25
(4x) (4x) (6x)
(4x) 10 (12x) 22
(4x) (4x)
3
ISO 4017 (4x) 23
M8x25 M8x8 10 M8
(4x) (4x) (4x) (8x) M8x40
M8 (8x) (2x) 24
21448 21453 21449

R999000395 (2017-08), Bosch Rexroth AG
