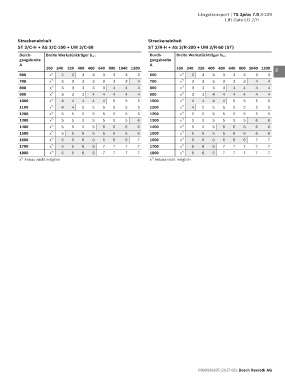

Längstransport | TS 2plus 7.0 3-229
Lift Gate LG 2/H

Streckeneinheit Streckeneinheit 1
ST 2/C-H + AS 2/C-100 + UM 2/C-60 ST 2/R-H + AS 2/R-300 + UM 2/R-60 (ST)
Durch- Breite Werkstückträger b WT Durch- Breite Werkstückträger b WT 2
gangsbreite gangsbreite
A A
160 240 320 400 480 640 800 1040 1200 160 240 320 400 480 640 800 1040 1200 3
600 x *) 2 2 3 3 3 3 3 3 600 x *) 2 3 3 3 3 3 3 3
700 x *) 3 3 3 3 3 3 3 4 700 x *) 3 3 3 3 3 3 4 4 4
800 x *) 3 3 3 3 3 4 4 4 800 x *) 3 3 3 3 4 4 4 4
900 x *) 3 3 3 4 4 4 4 4 900 x *) 3 3 4 4 4 4 4 4 5
1000 x *) 4 4 4 4 4 5 5 5 1000 x *) 4 4 4 4 5 5 5 5
1100 x *) 4 4 5 5 5 5 5 5 1100 x *) 4 5 5 5 5 5 5 5 6
1200 x *) 5 5 5 5 5 5 5 5 1200 x *) 5 5 5 5 5 5 5 5
1300 x *) 5 5 5 5 5 5 5 6 1300 x *) 5 5 5 5 5 5 6 6 7
1400 x *) 5 5 5 5 6 6 6 6 1400 x *) 5 5 5 6 6 6 6 6
1500 x *) 5 6 6 6 6 6 6 6 1500 x *) 6 6 6 6 6 6 6 6
1600 x *) 6 6 6 6 6 6 6 7 1600 x *) 6 6 6 6 6 6 7 7 8
1700 x *) 6 6 6 6 7 7 7 7 1700 x *) 6 6 6 7 7 7 7 7
1800 x *) 6 6 6 6 7 7 7 7 1800 x *) 6 6 6 7 7 7 7 7 9
*)
x Anbau nicht möglich x Anbau nicht möglich
*)
10
11

12

13

14

15

16

17

18

19

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
