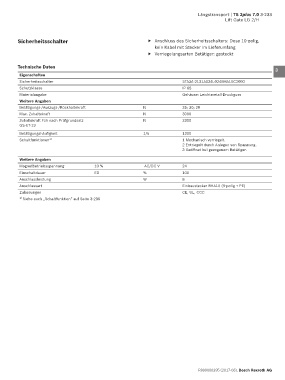

Längstransport | TS 2plus 7.0 3-233
Lift Gate LG 2/H
Sicherheitsschalter ▶ Anschluss des Sicherheitsschalters: Dose 10-polig, 1
kein Kabel mit Stecker im Lieferumfang
▶ Verriegelungsarten Betätiger: gesteckt 2
Technische Daten
3
Eigenschaften
Sicherheitsschalter STA3A-2131A024L024BHA10C2090 4
Schutzklasse IP 65
Materialangabe Gehäuse: Leichtmetall-Druckguss 5
Weitere Angaben
Betätigungs-/Auszugs-/Rückhaltekraft N 35; 30; 20 6
Max. Zuhaltekraft N 3000
Zuhaltekraft Fzh nach Prüfgrundsatz N 2300
GS-ET-19 7
Betätigungshäufigkeit 1/h 1200
Schaltfunktionen* ) 1 Mechanisch verriegelt. 8
2 Entriegelt durch Anlegen von Spannung.
3 Geöffnet bei gezogenem Betätiger. 9
Weitere Angaben
Magnetbetriebsspannung 10 % AC/DC V 24 10
Einschaltdauer ED % 100
Anschlussleistung W 8 11
Anschlussart Einbaustecker BHA10 (9-polig + PE)
Zulassungen CE, UL, CCC 12
* Siehe auch „Schaltfunktion“ auf Seite 3-235
)
