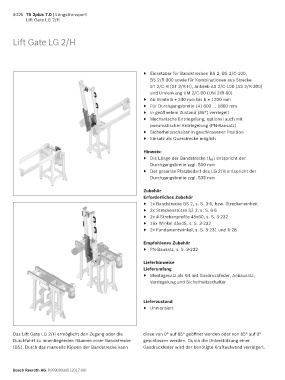

3-226 TS 2plus 7.0 | Längstransport
Lift Gate LG 2/H
Lift Gate LG 2/H
Das Lift Gate LG 2/H ermöglicht den Zugang oder die
Durchfahrt zu innenliegenden Räumen einer Bandstrecke
(BS). Durch das manuelle Kippen der Bandstrecke kann
Bosch Rexroth AG, R999000395 (2017-08)
▶ Einsetzbar für Bandstrecken BS 2, BS 2/C-100,
BS 2/R-300 sowie für Kombinationen aus Strecke
ST 2/C-H (ST 2/R-H), Antrieb AS 2/C-100 (AS 2/R-300)
und Umlenkung UM 2/C-60 (UM 2/R-60)
▶ Ab Breite b = 240 mm bis b = 1200 mm
▶ Für Durchgangsbreite (A) 600 ... 1800 mm
▶ In geöffnetem Zustand (85°) verriegelt
▶ Mechanische Entriegelung, optional auch mit
pneumatischer Entriegelung (PN-Bausatz)
▶ Sicherheitsschalter in geschlossener Position
▶ Einsatz als Querstrecke möglich
Hinweis:
▶ Die Länge der Bandstrecke (l BS ) entspricht der
Durchgangsbreite zzgl. 500 mm
▶ Der gesamte Platzbedarf des LG 2/H entspricht der
Durchgangsbreite zzgl. 535 mm
Zubehör
Erforderliches Zubehör
▶ 1x Bandstrecke BS 2, s. S. 3-6, bzw. Streckeneinheit
▶ 2x Streckenstütze SZ 2, s. S. 6-6
▶ 2x 4 Strebenprofile 45x60, s. S. 3-232
▶ 16x Winkel 45x45, s. S. 3-232
▶ 2x Fundamentwinkel, s. S. 3-231 und 6-28
Empfohlenes Zubehör
▶ PN-Bausatz, s. S. 3-232
Lieferhinweise
Lieferumfang
▶ Montagesatz als Kit mit Gasdruckfeder, Anbausatz,
Verriegelung und Sicherheitsschalter
Lieferzustand
▶ Unmontiert
diese von 0° auf 85° geöffnet werden oder von 85° auf 0°
geschlossen werden. Durch die Unterstützung einer
Gasdruckfeder wird der benötigte Kraftaufwand verringert.
