3 842 540 431 (2016-03) TS 2pv 2.2 Bosch Rexroth AG 5–3

Positionieren und Orientieren, Transportsteuerung

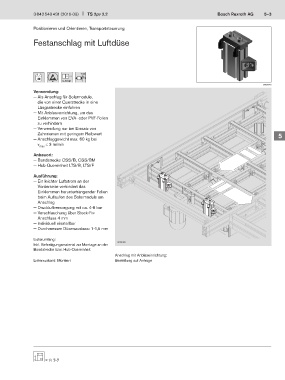

Festanschlag mit Luftdüse

4 mm
4...6 bar
00136140
Verwendung: 1
— Als Anschlag für Solarmodule,
die von einer Querstrecke in eine 2
Längsstrecke einfahren
— Mit Anblasvorrichtung, um das 3
Einklemmen von EVA- oder PVF-Folien
zu verhindern 4
— Verwendung nur bei Einsatz von
Zahnriemen mit geringem Reibwert 5
— Anschlaggewicht max. 60 kg bei
v max ≤ 3 m/min 6

Anbauort: 7
— Bandstrecke CSS/B, CSS/BM
— Hub-Quereinheit LTS/B, LTS/F 8

Ausführung: 9
— Ein leichter Luftstrom an der
Vorderseite verhindert das 10
Einklemmen herunterhängender Folien
beim Auflaufen des Solarmoduls am 11
Anschlag
— Druckluftversorgung mit ca. 4-6 bar 12
— Verschlauchung über Steck-Fix-
Anschluss 4 mm 13
— Individuell einstellbar
— Durchmesser Düsenauslass: 1-1,5 mm 14

Lieferumfang: 15
00136165
Inkl. Befestigungsmaterial zur Montage an der
Bandstrecke bzw. Hub-Quereinheit 16
Anschlag mit Anblaseinrichtung:
Lieferzustand: Montiert Bestellung auf Anfrage 17
