4–4 Bosch Rexroth AG TS 2pv 2.2 3 842 540 431 (2016-03)

Streckenstützen

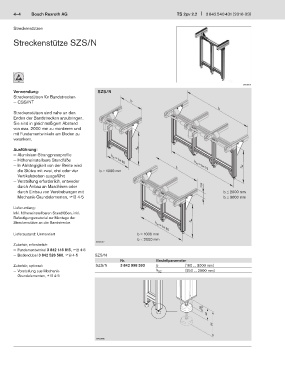

Streckenstütze SZS/N

00136131
Verwendung: SZS/N
Streckenstützen für Bandstrecken
— CSS/NT b
b
Streckenstützen sind nahe an den
Enden der Bandstrecken anzubringen.
Sie sind in gleichmäßigem Abstand
von max. 2000 mm zu montieren und
mit Fundamentwinkeln am Boden zu
verankern.
Ausführung: h sz
— Aluminium-Strangpressprofile
— Höheneinstellbare Standfüße b sz = b+15
— In Abhängigkeit von der Breite wird b b sz = b+15 h sz
die Stütze mit zwei, drei oder vier b < 1000 mm
Vertikalstreben ausgeführt
— Versteifung erforderlich, entweder
durch Anbau an Maschinen oder 114
durch Einbau von Verstrebungen mit b ≤ 2000 mm
Mechanik-Grundelementen,  4-5 b ≤ 3000 mm

Lieferumfang:
Inkl. höheneinstellbaren Standfüßen, inkl.
Befestigungsmaterial zur Montage der
Streckenstütze an die Bandstrecke. b sz = b+15 h sz
Lieferzustand: Unmontiert b ≤ 1000 mm
b < 2000 mm
00136132
Zubehör, erforderlich:
— Fundamentwinkel 3 842 146 815,  4-5
— Bodendübel 3 842 526 560,  4-5 SZS/N
Nr. Bestellparameter
Zubehör, optional: SZS/N 3 842 998 593 b (160 ... 3000 mm)
— Versteifung aus Mechanik- h SZ (250 ... 2000 mm)
Grundelementen,  4-5

25
45

95

00126885
