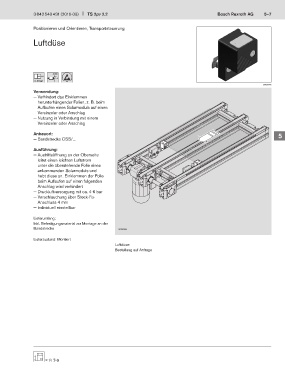

Page 35 - TS 2pv_2.2

3 842 540 431 (2016-03) TS 2pv 2.2 Bosch Rexroth AG 5–7

Positionieren und Orientieren, Transportsteuerung

Luftdüse

4 mm
4...6 bar
00136146
Verwendung: 1
— Verhindert das Einklemmen
herunterhängender Folien, z. B. beim 2
Auflaufen eines Solarmoduls auf einen
Vereinzeler oder Anschlag 3
— Nutzung in Verbindung mit einem
Vereinzeler oder Anschlag 4
Anbauort: 5
— Bandstrecke CSS/...
6
Ausführung:
— Austrittsöffnung an der Oberseite 7
leitet einen leichten Luftstrom
unter die überstehende Folie eines 8
ankommenden Solarmoduls und
hebt diese an. Einklemmen der Folie 9
beim Auflaufen auf einen folgenden
Anschlag wird verhindert 10
— Druckluftversorgung mit ca. 4-6 bar
— Verschlauchung über Steck-Fix- 11
Anschluss 4 mm
— Individuell einstellbar 12
Lieferumfang: 13
Inkl. Befestigungsmaterial zur Montage an der
Bandstrecke 00136169 14

Lieferzustand: Montiert 15
Luftdüse:
Bestellung auf Anfrage 16
17

18

19

20
