5–4    Bosch Rexroth AG                                             TS 2pv 2.2  3 842 540 431 (2016-03)


       Positionieren und Orientieren, Transportsteuerung

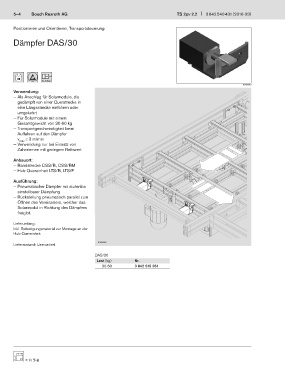

       Dämpfer DAS/30








        60
                   4...6 bar
                                                                                                       00136160
       Verwendung:
          — Als Anschlag für Solarmodule, die
        gedämpft von einer Querstrecke in
        eine Längsstrecke einfahren oder
        umgekehrt
          — Für Solarmodule mit einem
        Gesamtgewicht von 30-60 kg
          — Transportgeschwindigkeit beim
        Auffahren auf den Dämpfer
        v max  ≤ 3 m/min
          — Verwendung nur bei Einsatz von
        Zahnriemen mit geringem Reibwert

       Anbauort:
          — Bandstrecke CSS/B, CSS/BM
          — Hub-Quereinheit LTS/B, LTS/F

       Ausführung:
          — Pneumatischer Dämpfer mit stufenlos
        einstellbarer Dämpfung
          — Rückstellung pneumatisch parallel zum
        Öffnen des Vereinzelers, welcher das
        Solarmodul in Richtung des Dämpfers
        freigibt.

       Lieferumfang:
       Inkl. Befestigungsmaterial zur Montage an der
       Hub-Quereinheit

                                          00136166
       Lieferzustand: Unmontiert
                                         DAS/30
                                         Last (kg)       Nr.
                                            30-60        3 842 515 351
