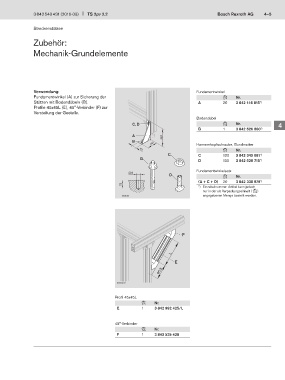

Page 27 - TS 2pv_2.2

3 842 540 431 (2016-03) TS 2pv 2.2 Bosch Rexroth AG 4–5

Streckenstützen

Zubehör:
Mechanik-Grundelemente

Verwendung: Fundamentwinkel 1
Fundamentwinkel (A) zur Sicherung der Nr.
Stützen mit Bodendübeln (B). A 20 3 842 146 815 *) 2
Profile 45x45L (E), 45°-Verbinder (F) zur
Versteifung der Gestelle. 3
Bodendübel
C, D Nr. 4
B 1 3 842 526 560 *)
A 160 5
B
90 Hammerkopfschraube, Bundmutter
Nr.
42 6
C C 100 3 842 345 081 *) 7
B D 100 3 842 528 715 *)
8
Fundamentwinkelsatz
8
D Nr. 9
(A + C + D) 20 3 842 338 979 *)
73
*) Einzelteilnummer. Artikel kann jedoch 10
nur in der als Verpackungseinheit ( )
00136161 angegebenen Menge bestellt werden.
11
12
13

14
F
15

16
L
E 17
85,3 18

00136162 19
20
Profil 45x45L
Nr.
E 1 3 842 992 425/L

45°-Verbinder
Nr.
F 1 3 842 535 428
