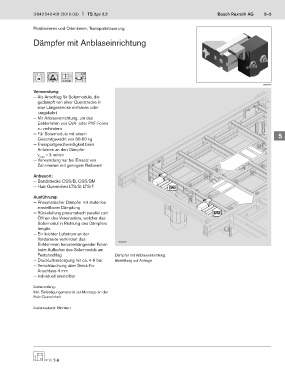

Page 33 - TS 2pv_2.2

3 842 540 431 (2016-03) TS 2pv 2.2 Bosch Rexroth AG 5–5

Positionieren und Orientieren, Transportsteuerung

Dämpfer mit Anblaseinrichtung

4 mm
60
4...6 bar
00136143
Verwendung: 1
— Als Anschlag für Solarmodule, die
gedämpft von einer Querstrecke in 2
eine Längsstrecke einfahren oder
umgekehrt 3
— Mit Anblasvorrichtung, um das
Einklemmen von EVA- oder PVF-Folien 4
zu verhindern
— Für Solarmodule mit einem 5
Gesamtgewicht von 30-60 kg
— Transportgeschwindigkeit beim 6
Anfahren an den Dämpfer
v max ≤ 3 m/min 7
— Verwendung nur bei Einsatz von
Zahnriemen mit geringem Reibwert 8

Anbauort: 9
— Bandstrecke CSS/B, CSS/BM
— Hub-Quereinheit LTS/B, LTS/F 10

Ausführung: 11
— Pneumatischer Dämpfer mit stufenlos
einstellbarer Dämpfung 12
— Rückstellung pneumatisch parallel zum
Öffnen des Vereinzelers, welcher das 13
Solarmodul in Richtung des Dämpfers
freigibt. 14
— Ein leichter Luftstrom an der
Vorderseite verhindert das 15
Einklemmen herunterhängender Folien 00136167
beim Auflaufen des Solarmoduls am 16
Festanschlag Dämpfer mit Anblaseinrichtung:
— Druckluftversorgung mit ca. 4-6 bar Bestellung auf Anfrage 17
— Verschlauchung über Steck-Fix-
Anschluss 4 mm 18
— Individuell einstellbar
19
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage an der 20
Hub-Quereinheit

Lieferzustand: Montiert
