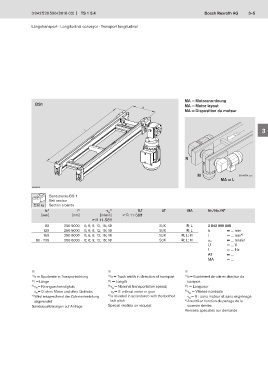

3 842 528 596 (2018-02) TS 1 5.4 Bosch Rexroth AG 3–5

Längstransport · Longitudinal conveyor · Transport longitudinal

MA = Motoranordnung 1
BS1 MA = Motor layout
b
MA = Disposition du moteur
2

l 3

4

R 5

M 00116761.eps 6
MA = L

00128672
7
Bandstrecke BS 1
Belt section
30 kg Section à bande 8
b 1) l 2) v N 3) U,f AT MA Nr./No./N°
[mm] [mm] [m/min]  11-58ff
 11-58ff 9
80 250-5000 0; 6; 9; 12; 15; 18 S; K R; L 3 842 999 898
120 250-5000 0; 6; 9; 12; 15; 18 S; K R; L b = ... mm
160 250-5000 0; 6; 9; 12; 15; 18 S; K R; L; M l = ... mm 4) 10
80 - 720 250-5000 0; 6; 9; 12; 15; 18 S; K R; L; M v N = ... m/min
U = ... V
f = ... Hz 11
AT = ...
MA = ...
12
  
1) b = Spurbreite in Transportrichtung 1) b = Track width in direction of transport 1) b = Ecartement de voie en direction du
13
2) l = Länge 2) l = Length transport
3) = Nenngeschwindigkeit; 3) v = Nominal transportation speed; 2) l = Longueur
v N
N
= 0: ohne Motor und ohne Getriebe = 0: without motor or gear 3) v = Vitesse nominale
v N v N N
4) Wird entsprechend der Zahnriementeilung 4) Is rounded in accordance with the toothed v = 0 : sans moteur et sans engrenage 14
N
abgerundet belt pitch 4) Arrondi en fonction du partage de la
Sonderausführungen auf Anfrage Special models on request courroie dentée
Versions spéciales sur demande 15
